10 Varianten, ein mechanisches Uhrwerk besonders genau einzustellen
Möglichkeiten der Feinregulierung eines mechanischen Uhrwerks
Ob in Gold oder Stahl, klassisch oder sportlich, kompliziert oder einfach nur mechanisch – das gemeinsame Ziel aller Uhren ist es, die Zeit möglichst genau zu zeigen. Dieser Anspruch hat Uhrmacher zu verschiedenartigen Lösungen zum Thema Feinregulierung gebracht. Für Feinstellung, auch Reglage oder Adjustment genannt, bedarf es viel Gespür und Fingerspitzengefühl. Denn dieses Arbeitsverfahren an Hemmung und Gangregler hat die besonders genaue Einstellung der Uhr zum Ziel.
Grundsätzlich unterscheidet man zwischen der Feinregulierung über die Länge der Spiralfeder und der Feinregulierung über das Trägheitsmoment der Unruh. Im Laufe der Jahrhunderte haben die Uhrmacher bei beiden Methoden der Feinregulierung ganz unterschiedlich Konstruktionen ersonnen, um ihre Uhren so genau wie möglich zu regulieren. Wir zeigen Ihnen 10 unterschiedliche Varianten:
Inhalt:
- Feinregulierung über Rücker
- Feinregulierung mit Hilfe eines zweiteiligen Rücker-Systems
- Schwanenhals-Feinregulierung
- Duplex-Schwanenhals-Feinregulierung
- Feinregulierung über Rücker mit Exzenterschraubenr
- Feinregulierung Etachron
- Triovis-System
- Regulierung durch Abgleichschrauben
- Regulierung durch Abgleichrolle
- Regulierung durch „Microstella“-Innenschrauben
Variante der Feinregulierung #1 (über die Spiralfeder): Rücker

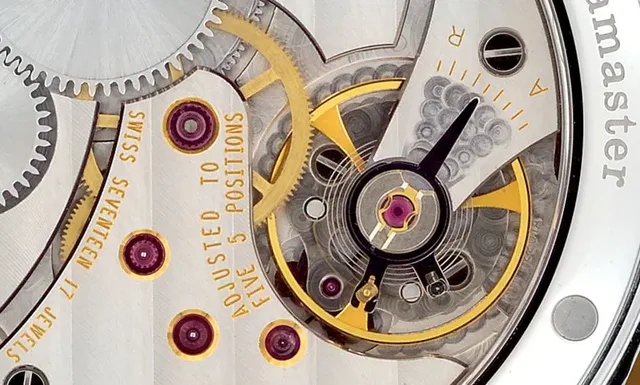

Spiralschlüssel und Rücker an einem Eta/Unitas-Kaliber.
Feinregulierung über Rücker
PR

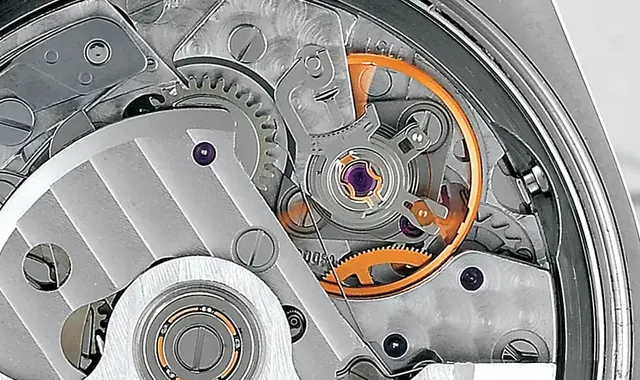

Variante der Feinregulierung #2 (über die Spiralfeder): Rücker zweiteilig
Zweiteiliges Rückersystem, hier in einem Omega-Kaliber, basierend auf dem Eta/Valjoux 7750.
Zweiteiliges Rückersystem zur Feinregulierung
PR

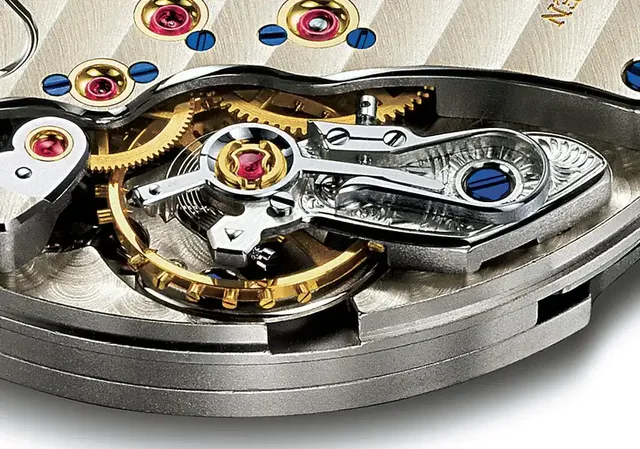

Variante der Feinregulierung #3 (über die Spiralfeder): Rücker mit Schwanenhals
Elegant und besonders präzise ist die Feinregulierung mithilfe einer Schwanenhalsfeder, typisch für Kaliber aus dem Hause A. Lange & Söhne.
Feinregulierung mithilfe einer Schwanenhalsfeder, typisch für Kaliber aus dem Hause A. Lange & Söhne
PR

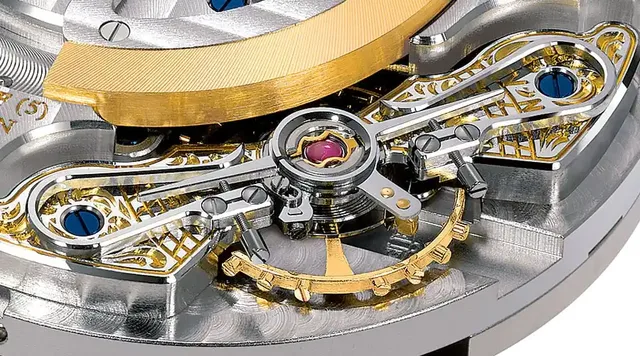

Variante der Feinregulierung #4 (über die Spiralfeder): Duplex-Schwanenhals
Bei der Feinregulierung von Glashütte Original regulieren zwei Federn unabhängig voneinander den Gang der Uhr.
Feinregulierung von Glashütte Original
PR
Variante der Feinregulierung #5 (über die Spiralfeder): Rücker mit Exzenterschrauben
Wie die Regulierung durch eine Schraube beim Schwanenhals wirkt ein Exzenter, hier in einem Kaliber von Union Glashütte.
Rücker mit Exzenterschraube in einem Kaliber von Union Glashütte
PR

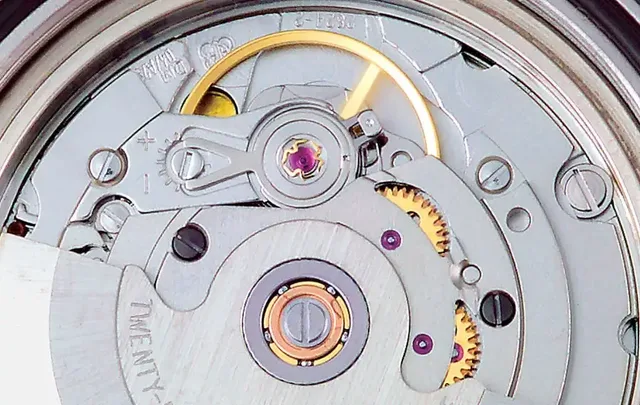

Variante der Feinregulierung #6 (über die Spiralfeder): Etachron
Bei der Eta heißt die Exzenter-Feinregulierung Etachron, hier im Eta-Kaliber 2824-2.
Exzenter-Feinregulierung Etachron im Eta-Kaliber 2824-2
PR

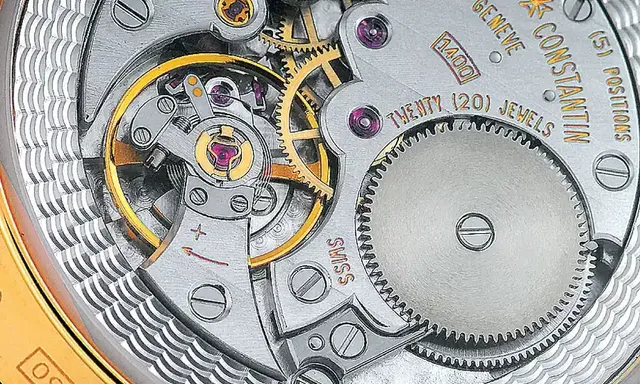

Variante der Feinregulierung #7 (über die Spiralfeder): Triovis-System
An der Regulierschraube, die durch den Spiralklötzchenträger führt, ist das Triovis-System, hier bei Vacheron Constantin, zu erkennen. Im Gegensatz zur Schwanenhals-Feinregulierung ist die Herstellung günstiger und sie beansprucht weniger Platz.
Triovis-System bei Vacheron Constantin
PR

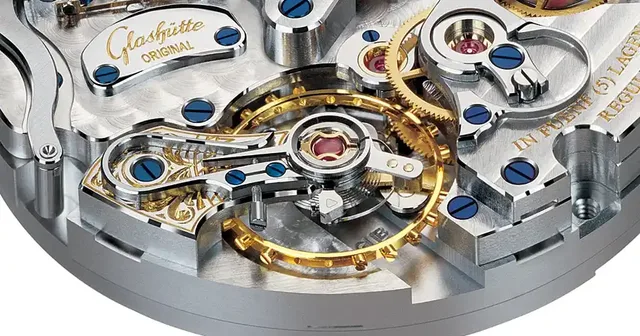

Variante der Feinregulierung #8 (über das Trägheitsmoment): Regulierung durch Abgleichschrauben
Durch ihr Hinein- beziehungsweise Herausdrehen der Abgleichschrauben (außen am Unruhreifen) wird der Außendurchmesser des Unruhreifens geringfügig verändert, was auch das so genannte Massenträgheitsmoment positiv oder negativ beeinflusst, sodass die Unruh geringfügig schneller oder langsamer schwingt.
Goldene Abgleichschrauben an einer Schraubenunruh von Glashütte Original
PR

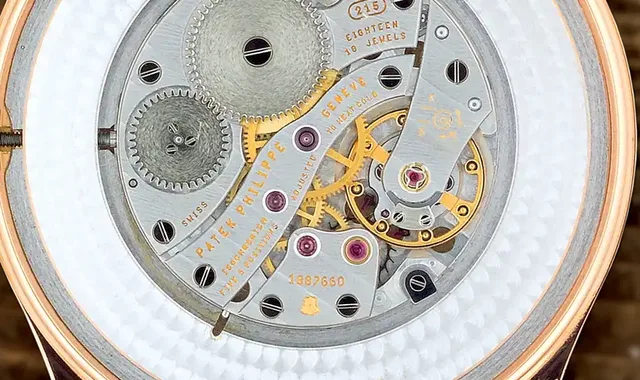

Variante der Feinregulierung #9 (über das Trägheitsmoment): Regulierung durch Abgleichrollen
Bei der Gyromax-Unruh von Patek Philippe bewirken drehbare Rollen die Veränderung des Trägheitsmoments.
Drehbare Rollen bei der Gyromax-Unruh von Patek Philippe
PR

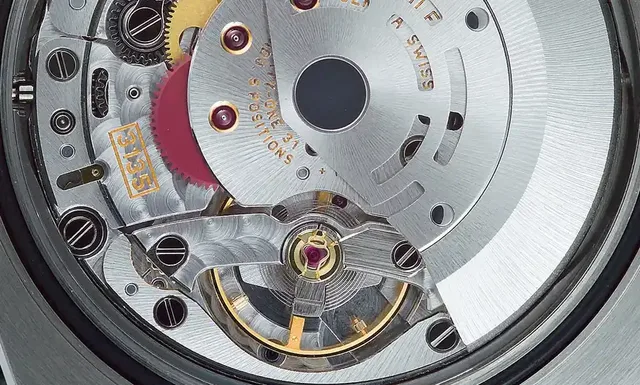

Variante der Feinregulierung #10 (über das Trägheitsmoment): Regulierung durch Innenschrauben
Hier befinden sich kleine Schrauben im Inneren des Unruhreifs. Rolex nennt die Feinregulierung über das Trägheitsmoment der Unruh „Microstella".
Einen ausführlichen Artikel zum Thema Feinregulierung finden Sie hier.
